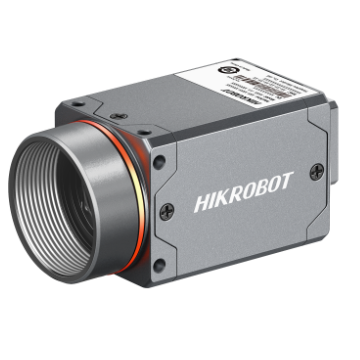

Hikrobot 12MP Flächenkamera, Farbe, GigE, MV-CT120G-9GC01-BASE
GigE-Interface mit großer Reichweite: Datenübertragung über Gigabit-Ethernet (RJ45) mit bis zu 100 m Kabellänge ohne Repeater.
Hochpräziser 12MP Farb-CMOS-Sensor: Stacked BSI-Technologie mit Global Shutter für scharfe Aufnahmen bei bewegten Objekten.
Breiter Dynamikbereich & hohe Signalqualität: 73,9 dB Dynamikumfang und 42,4 dB SNR ermöglichen detailreiche Bildverarbeitung.
Umfangreiche Pixelformate: Unterstützung für Bayer GR (8/10/12 Bit), YUV422, RGB und BGR für flexible Farbverarbeitung.
Industrietaugliche Bauweise: Kompaktes, robustes Design (29 × 29 × 42 mm), Schutzart IP40, Einsatztemperatur bis –30 °C.
Niedriger Stromverbrauch & PoE-fähig: Typischer Verbrauch nur 1,5 W, Versorgung über 9–24 V oder Power over Ethernet.
Vielseitige I/O-Schnittstellen: Opto-entkoppelte Ein- und Ausgänge sowie bidirektionale I/Os über M8-Anschluss.
Kompatibilität mit Industriestandards: Unterstützt GigE Vision V2.0, GenICam sowie Drittanbieter-Software.
Softwareunterstützung für Windows & Linux: Inklusive MVS-Client und Unterstützung von 32-/64-Bit-Systemen.
(Optional bei PRO/MAX-Versionen) Wasserfeste Steckverbinder, automatische Farbkorrektur (bei Farbsensoren), integrierte Licht- und Fokussteuerung (MAX).
Technische Daten
| Hersteller | Hikrobot |
| Sensortyp | CMOS, Global Shutter |
| Sensor | Stacked BSI |
| Auflösung | 12 MP, 0.4MP |
| Pixelgröße | 3.45 μm × 3.45 μm |
| Sensorgröße | 1" |
| Auflösung [Pixel] | 4096 × 2160 |
| Max. Bildrate | 13.9 fps @ 4096 × 2160 Bayer GB 8 |
| Dynamic range | 67.2 dB |
| SNR | 42.4 dB |
| Gain | 0 dB to 12 dB |
| Belichtungszeit | UltraShort exposure mode: 10 μs to 19 μs Standard exposure mode: 20 μs to 10 sec |
| Belichtungsmodus | Aus / Einmalig / Kontinuierlich; unterstützt triggergesteuerte Auslösung sowie triggerabhängige Belichtungsdauer |
| Pixelformat | Mono 8, Bayer GB 8/10/10Packed/12/12Packed, YUV422Packed, YUV422_YUYV_Packed, RGB 8, BGR 8 |
| Monochrom / Farbe | Farbe |
| Binning | Supports 1 × 1, 2 × 2, 4 × 4 |
| Decimation | Supports 1 × 1, 2 × 2, 4 × 4 |
| Reverse Image | Supports horizontal and vertical reverse image output |
| Schnittstelle zur Datenübertragung | Gigabit Ethernet (1000 Mbit/s), compatible with Fast Ethernet (100 Mbit/s) |

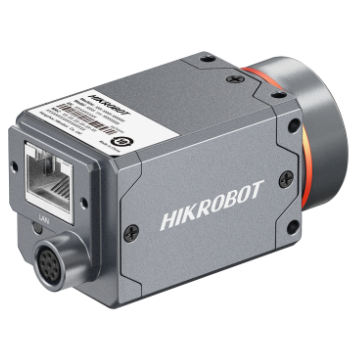

| Anschlusstyp | RJ45 connector |
| Control Interface | Not support |
| Digitale E/A | 8-poliger M8-Aviation-Stecker für Stromversorgung und E/A: 1× optisch isolierter Eingang (Line 0), 1× optisch isolierter Ausgang (Line 1), 1× nicht isolierte bidirektionale E/A (Line 2) |
| Spannungsversorgung | 9 VDC bis 24 VDC, unterstützt PoE |
| Stromverbrauch | Typ. 1.8 W @ 12 VDC |
| Objektivanschluss | C-Mount |

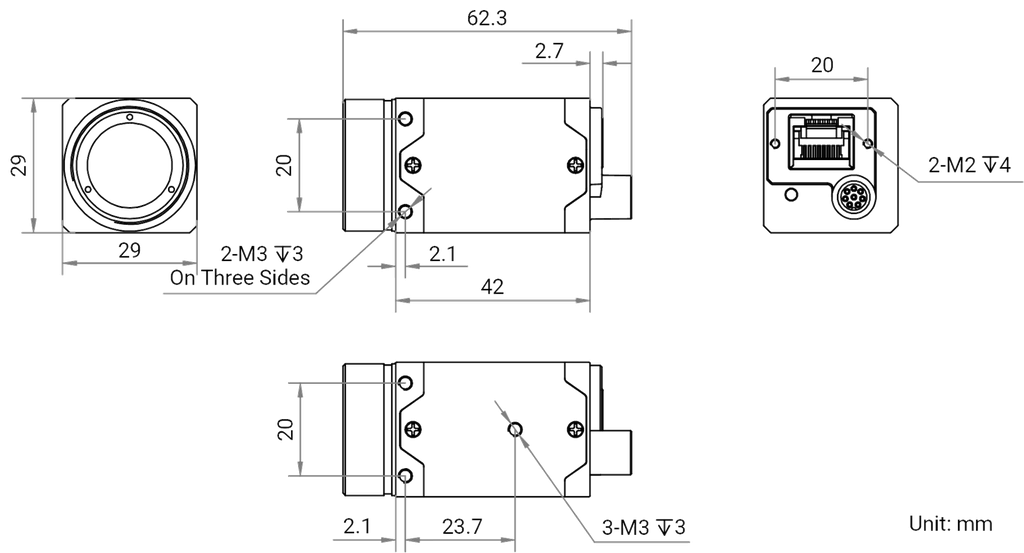

| Abmessung | 29 mm × 29 mm × 42 mm (1.1" × 1.1" × 1.7") |
| Gewicht | Ca. 116 g (0.3 lb.) |
| IP Rating | IP40 (bei ordnungsgemäßer Installation der wasserdichten Objektivkappe und Verkabelung) |
| Temperatur | Betriebstemperatur: –30 °C to 60 °C (–22 °F to 140 °F) Lagertemperatur: –30 °C to 80 °C (–22 °F to 176 °F) |
| Luftfeuchtigkeit | 20% RH to 95% RH, keine Kondensation |
| Konfigurationssoftware | Hikrobot MVS oder Drittanbieter Software mit GigE Vision Protokoll Unterstützung |
| Betriebssystem | 32/64-bit Windows 7/10, 64-bit Windows 11, 32/64-bit Linux |
| Kompatibilität | GigE Vision V2.0, GenICam |
| Zertifizierungen | CE, RoHS, KC (Angabe von Hikrobot) |
