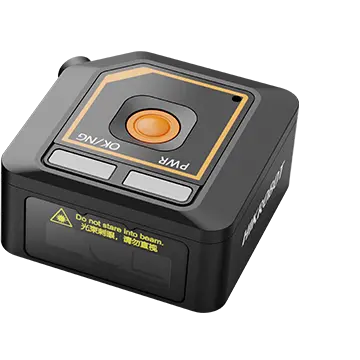

Hikrobot Vision Sensor, 0.3MP, Farbe, 3mm Brennweite, Fokusabstand 240mm, MV-SC1003C-03S-WBN-SR
- Kompaktes Design für enge Einbauräume: Mit nur 38 × 38 × 19 mm ideal für Maschinen mit begrenztem Platzangebot und kompakte Arbeitsstationen.
- Integrierte Bildverarbeitung in Echtzeit: Leistungsfähige Embedded-Hardwareplattform für schnelle Bildverarbeitung ohne externen Rechner.
- Vielfältige Vision-Tools integriert: Umfassende Werkzeuge für Zählung, Positionsbestimmung, Maßanalyse, Formprüfung und Objektklassifizierung.
- Hochpräzise Erkennung: Unterstützt die Detektion von Vorhandensein, Anzahl, Position, Durchmesser, Winkel, Kontrast und mehr.
- Zielgenaue Ausrichtung: Orangefarbener LED-Ziellaser zur klaren Darstellung des Sichtfelds bei Einrichtung und Justierung.
- Helle LED-Beleuchtung integriert: Weiße LED-Lichtquelle im Gehäuse für gleichmäßige Ausleuchtung des Prüfbildes.
- Statusanzeige in Echtzeit: LEDs für Stromversorgung sowie Prüfungsergebnis (OK/NG) direkt am Gerät sichtbar.
- Breite Kommunikationsschnittstellen: Unterstützt Modbus, EtherNet/IP, Profinet, FTP, UDP, TCP (Client/Server), RS-232, MELSEC/SLMP, FINS, Keyence KV u.v.m.
- Einfache Integration in Automatisierungsumgebungen: Unterstützung für Trigger über Eingangssignal oder manuellen Auslöser am Gerät.
- Niedriger Stromverbrauch: Maximal ca. 3 W bei 12 VDC – ideal für energieeffiziente Installationen.
- Robuste Bauweise mit Schutzklasse IP54: Staub- und spritzwassergeschützt für industrielle Umgebungen.
- Einsatzbereit in anspruchsvollen Bedingungen: Betriebstemperatur von 0 °C bis 50 °C, Gewicht nur 40 g ohne Kabel.
- Lösungsmanagement integriert: Speichert bis zu 8 Inspektionslösungen mit je bis zu 40 Modulen – Import/Export möglich.
- Kompatible Softwareumgebung: Steuerung und Konfiguration über SCMVS-Clientsoftware.
Ihr dynamisches Snippet wird hier angezeigt ...
Diese Meldung wird angezeigt, weil Sie weder einen Filter noch eine Vorlage zur Verwendung bereitgestellt haben.
Technische Daten
| Hersteller | Hikrobot |
| Auflösung | 0.3MP |
| Konfigurationssoftware | Hikrobot SCMVS |
| Toolset | Count: Spot count, edge count, pattern count Existence: Circle existence, line existence, spot existence, edge existence, contour existence Location: Position fixture Logic tool: Condition judge, logic judge, combination judge, calculator Measurement: L2L angle, diameter measurement, brightness analysis, contrast measurement, width measurement, P2L measurement, greyscale size, line angle, edge width measurement Recognition: Classification registration |
| Programmkapazitäten | Supports solution importing and exporting, and up to 8 solutions and 40 modules can be stored. |
| Kommunikationsprotokoll | Modbus, EtherNet/IP, Profinet, FTP, UDP, TCP client, TCP server, Serial Port, MELSEC/SLMP, FINS, Keyence KV |
| Sensortyp | CMOS, Global Shutter |
| Pixelgröße | 3.74 μm × 3.74 μm |
| Sensorgröße | 1/6" |
| Auflösung [Pixel] | 640 × 480 |
| Max. Bildrate | 15 fps |
| Dynamic range | 60 dB |
| SNR | 40 dB |
| Gain | 1 dB to 15 dB |
| Belichtungszeit | 60 μs to 7000 μs |
| Pixelformat | Mono 8, RGB 8 |
| Monochrom / Farbe | Farbe |
| Schnittstelle zur Datenübertragung | Fast Ethernet (100 Mbit/s) |
| Digitale E/A | Grüne Klemme für Strom, digitale E/As und RS-232: 1× Eingang (IN0), 1× Ausgang (OUT0), 1× RS-232. Auslösung auch über oberen Triggerknopf möglich. |
| Spannungsversorgung | 12 VDC to 24 VDC |
| Stromverbrauch | Approx. 3 W @12 VDC |
| Objektivanschluss | M5.5-mount |
| Brennweite | 3.1mm |
| Fokusdistanz | 240mm |
| Objektivkappe | Transparente Objektivkappe |
| Integrierte Beleuchtung | Ja |
| Beleuchtungsfarbe | Weiß |
| Aiming System | Orange LED |
| Anzeige LEDs | Power indicator (PWR), result indicator (OK/NG) |
| Abmessung | 38 mm × 38 mm × 19 mm (1.5" × 1.5" × 0.7") |
| Gewicht | Approx. 40 g (0.09 lb.) without cable |
| IP Rating | IP54 |
| Temperatur | Betriebstemperatur: 0 °C to 50 °C (32 °F to 122 °F) Lagertemperatur: –30 °C to 70 °C (–22 °F to 158 °F) |
| Luftfeuchtigkeit | 20% RH to 95% RH, no condensation |
| Zertifizierungen | CE, KC (Angabe von Hikrobot) |
